欧美日韩成人精品,国产精品视频一区二区三区四蜜臂,亚洲国产精品第一区二区,亚洲高清视频一区

泰山玻璃纖維
浙江大匯-承載膜
沃達重工 液壓機 華征新材料 天騏機械
當前位置: 首頁 » 復材學院 » 學術論文 » 正文

改性環氧樹脂涂料的制備及性能研究

放大字體  縮小字體 發布日期:2014-08-14  來源:復材應用技術  瀏覽次數:91
核心提示:采用馬來酸酐單體(MA)對雙酚A型環氧樹脂(E-51)改性,得到改性環氧樹脂(EpM),通過正交實驗法確定了改性樹脂的制備及固化工藝,并通過紅外光譜和熱失重分析對產物及固化物進行了表征。結果表明,EpM最佳制備工藝:催化劑N,N-二甲基苯胺添加質量分數2.0%,阻聚劑質量分數0.075%(基于對苯二酚),反應溫度80℃,反應時間2.0h。固化最佳工藝:氧化劑過氧化苯甲酰添加質量分數2%,促進劑N,N-二甲基苯胺質量分數0.6%,交聯劑苯乙烯質量分數20%。EpM的合成機理為環氧開環酯化反應;產物中出現了馬

0·引言

環氧樹脂因分子結構中含有環氧基、羥基和醚鍵等基團而具有優良的物理性能、力學性能、電絕緣性能和耐化學藥品性能,廣泛應用于涂料、膠粘劑、層壓材料復合材料基體等方面[1~5]。環氧樹脂和某些改性單體的酯化反應有很多研究報道[6~9]。改性后的樹脂在結構上,工藝上和不飽和聚酯樹脂相似[10~12]。

本文分別就合成工藝、合成原理、固化工藝、漆膜性能各方面做了一系列實驗。著重考察了涂料制備過程中,催化劑、阻聚劑、交聯劑和促進劑的用量對涂料制備的影響,采用正交試驗分析手段篩選出最優的工藝配方,并通過表征手段確定其反應機理。最終通過分析各項漆膜性能,實驗合成的涂料耐腐蝕性、附著力、沖擊強度均有提高。

1·實驗部分

1.1 主要原料

雙酚A型環氧樹脂E-51(環氧當量,184~194g/eq),工業純,廊坊諾爾信化工有限公司;N,N-二甲基苯胺,分析純,天津市大茂化學試劑廠;對苯二酚,分析純,天津市巨星圣源化學試劑有限公司;馬來酸酐,分析純,天津市光復科技發展有限公司;過氧化苯甲酰,化學純,天津市科密歐化學試劑開發中心;三乙烯四胺,分析純,天津光復精細化工研究所。

1.2 EpM的制備方法

用20g正丁醇溶解一定量的雙酚A環氧樹脂和少量阻聚劑(對苯二酚),將溶液混合均勻,倒入裝有攪拌器、冷凝管、恒壓漏斗、溫度計的四口燒瓶中,開動攪拌,用恒溫水浴緩慢加熱到60℃左右,將一定量的馬來酸酐和催化劑(N,N-二甲基苯胺)用20g左右的丙酮溶解并混合均勻倒入恒壓滴液漏斗中,開始向體系中逐滴滴加。約0.5h滴加完,升溫到70~80℃保持反應1~2h,每隔0.5h取樣測定酸值一次,當酸值接近理論酸值時停止反應,降溫,出料保存。

1.3 實驗方法

酸值按照GB/T6743—2008色漆和清漆用漆基部分酸值和總酸值測定;漆膜附著力按國標GB/T1720—1979(1989)測定;漆膜耐沖擊性按國標GB/T1732—1993進行測試;鹽霧腐蝕性按國標GB/T1771—2007對漆膜進行耐鹽霧老化實驗;耐沸水性按國標GB/T1733—1993對漆膜進行耐沸水性實驗;耐酸堿性按國標GB/T9274—1988對色漆和清漆進行耐液體介質的測定;利用E55+FRA106型傅里葉紅外光譜儀(德國Bruker公司)進行紅外分析,固體樣品采用溴化鉀壓片法進行檢測;示差掃描量熱分析:利用STA449C型熱分析儀(德國公司)進行差熱分析,加熱速率10℃/min,溫度范圍30~800℃,Ar氣保護。

1.4 反應原理

EPM合成的反應式見式1。



式1 EPM合成反應式

2·結果與討論

2.1 改性環氧樹脂制備工藝的確定

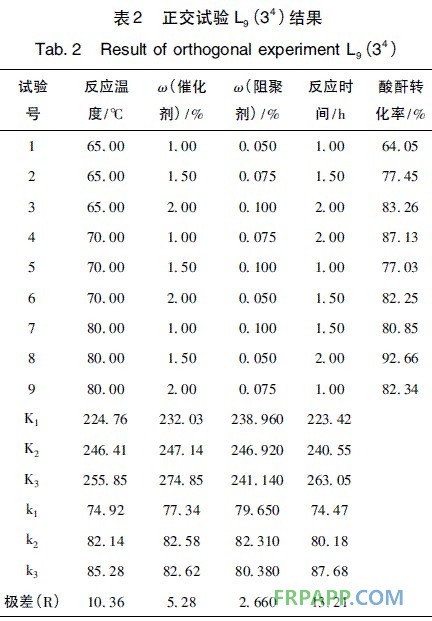

確定EpM的最佳合成工藝條件,通過正交試驗,其因素水平見表1,結果見表2。



表1 正交試驗因素水平表

表2 正交試驗結果

表2 正交試驗結果

由表2中極差R的分析可見,4個因素對馬來酸酐轉化率影響的顯著性順序為:D>A>B>C,即:反應時間>反應溫度>催化劑用量>阻聚劑用量;合成的最優反應條件為:A3B3C2D3,也就是:反應溫度80℃、催化劑質量分數2.0%,阻聚劑質量分數0.075%、反應時間2.0h。

2.2 產物性能表征

2.2.1 紅外光譜分析

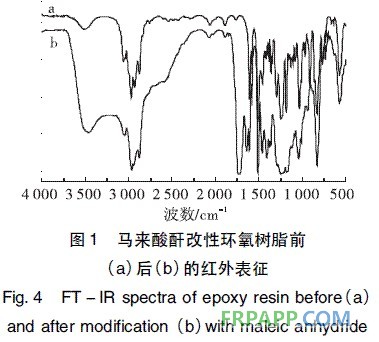

圖1為馬來酸酐改性環氧樹脂前后的紅外譜圖,由圖1中可以看到3430cm-1處的吸收峰強度明顯增強,表明環氧馬來酸酐酯中比環氧樹脂有更多的羥基;在環氧馬來酸酐酯中出現1858cm-1、1780cm-1及1250cm-13處微弱的吸收峰,它們是酸酐C==O鍵的對稱和反對稱伸縮振動吸收峰以及環狀酸酐中的C—O—C伸縮振動特征吸收峰,這是五元環酸酐的顯著特征之一。在1700~1740cm-1范圍內出現了強烈的吸收帶,為酯羰基的C==O吸收峰和羧基的伸縮振動。由此可以看出,該反應體系為馬來酸酐開環羧酸化后進行的酯化反應,并在產物中引入了親水基團;同時在新合成的樹脂中,1640cm-1處出現了C==C的吸收峰;915cm-1處的環氧基特征吸收峰在新合成出的樹脂中都已消失,證明環氧基在該引發體系里完全打開。由此紅外光譜可以充分驗證環氧馬來酸酐樹脂的反應原理及得到了目標產物。

圖1 馬來酸酐改性環氧樹脂前后的紅外譜圖

圖1 馬來酸酐改性環氧樹脂前后的紅外譜圖

2.2.2 熱失重分析

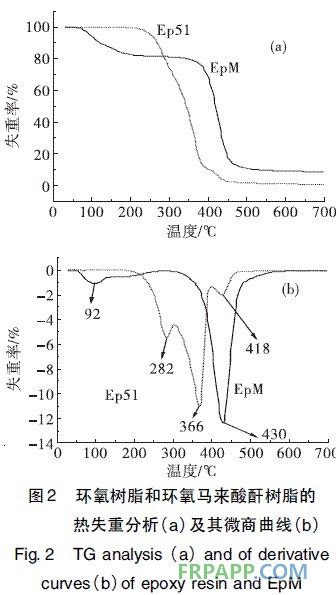

圖2為環氧樹脂和馬來酸酐改性環氧樹脂的熱失重分析及其微商曲線,由微商曲線(b)中可以看出環氧樹脂在熱失重曲線上出現3個失重區,第1失重區在282℃左右,主要是環氧樹脂自身分解;第2失重區在366℃左右,是碳化物的分解;碳化物的殘留物在418℃左右完全分解。環氧馬來酸酐酯有2個失重區,第1失重區在200℃溫度以內,由于大部分馬來酸酐的玻璃化溫度都很低,均在100℃以內,該失重區可理解為一部分低聚物的分解以及共聚物吸水揮發所導致。該聚合物主要在430℃左右分解,環氧馬來酸酐酯的熱穩定性明顯提高。

圖2 環氧樹脂和環氧馬來酸酐樹脂的熱失重分析及其微商曲線

圖2 環氧樹脂和環氧馬來酸酐樹脂的熱失重分析及其微商曲線

2.3 改性環氧馬來酸酐酯樹脂的固化

2.3.1 固化工藝的確定

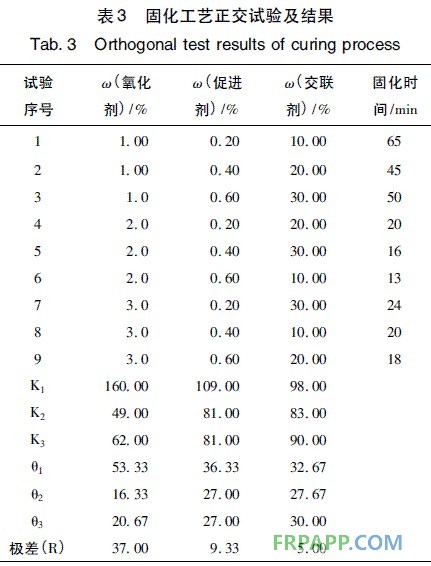

改性環氧樹脂的固化是通過引發劑分解產生的游離基激活樹脂和交聯劑中的雙鍵,進行交聯反應。本實驗中選取苯乙烯作為交聯劑,選取分解速率較快的氧化還原體系過氧化苯甲酰與N,N—二甲基苯胺分別為引發劑與促進劑。該反應中只要有較少的交聯點,即可以形成三維網絡結構,在室溫條件下凝膠很快,所以考察引發劑、交聯劑與促進劑的用量很關鍵,它決定了涂膜的固化速度,對漆膜的性能有很大影響。表3即是對最佳固化工藝的篩選。

由表3可以看出三個因素對實驗的影響顯著性順序為:A>B>C,也就是,氧化劑用量>促進劑用量>交聯劑用量;綜合考慮固化時間及漆膜成型的各種性能,得出固化最優配方為:A2B3C2,也就是,過氧化苯甲酰用量為2%,N,N-二甲基苯胺質量分數為0.6%,苯乙烯質量分數為20%。

表3 固化工藝正交試驗及結果

表3 固化工藝正交試驗及結果

2.3.2 固化后紅外光譜分析

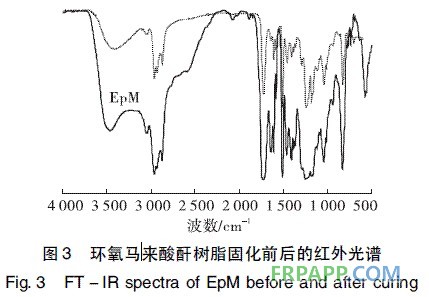

由圖3可見,固化前后1605、1510cm-1的吸收峰幾乎沒有變化,這兩處吸收峰歸屬于苯環骨架C==C伸縮振動,表明固化反應并未在該處的雙鍵進行。而1637和1409cm-1處的吸收峰消失,這兩處吸收峰是馬來酸酐的C==C振動引起的,這一現象充分驗證了固化反應的機理。

圖3 環氧馬來酸酐樹脂固化前后的紅外光譜圖

圖3 環氧馬來酸酐樹脂固化前后的紅外光譜圖

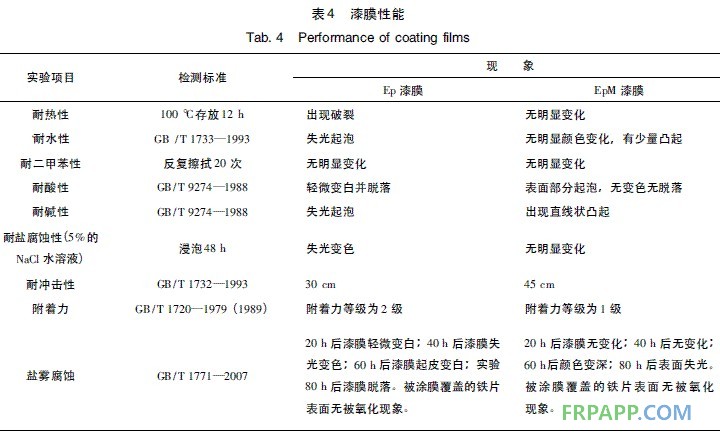

2.3.3 漆膜性能表征

表4 漆膜性能

表4 漆膜性能

3·結論

1)馬來酸酐改性環氧樹脂的最佳制備工藝為:催化劑N,N—二甲基苯胺質量分數2.0%,阻聚劑對苯二酚質量分數0.075%,反應溫度80℃,反應時間2.0h。

2)馬來酸酐改性環氧樹脂固化的最佳工藝為:氧化劑過氧化苯甲酰用量2%,促進劑N,N—二甲基苯胺用量0.6%,交聯劑苯乙烯用量20%。對固化后的涂膜進行紅外光譜分析,1637和1409cm-1處的碳碳雙鍵吸收峰固化后消失,說明固化過程中發生加成反應。

3)對固化后的涂膜進行物理力學性能測試,結果表明馬來酸酐改性環氧樹脂漆膜的耐腐蝕性、硬度、附著力均增強。


關鍵詞: 環氧樹脂

[ 復材學院搜索 ]  [ 加入收藏 ]  [ 告訴好友 ]  [ 打印本文 ]  [ 違規舉報 ]  [ 關閉窗口 ]




?
推薦圖文
推薦復材學院
點擊排行
(c)2013-2020 復合材料應用技術網 All Rights Reserved

  魯ICP備2021047099號

關注復合材料應用技術網微信
欧美日韩成人精品,国产精品视频一区二区三区四蜜臂,亚洲国产精品第一区二区,亚洲高清视频一区
国产欧美一区视频| 午夜视频在线观看一区二区三区| 久久伊99综合婷婷久久伊| 午夜久久电影网| 欧美精品日韩一本| 天堂午夜影视日韩欧美一区二区| 欧美曰成人黄网| 视频一区欧美日韩| 欧美一区二区在线免费观看| 午夜欧美一区二区三区在线播放| 91精品国产高清一区二区三区| 麻豆一区二区99久久久久| 精品久久久久久久人人人人传媒| 国内精品久久久久影院色| 国产日韩精品一区二区三区| 成人精品免费看| 亚洲一区二区三区四区在线观看| 日韩一级二级三级| 国产精品1024| 一区二区免费在线| 欧美不卡一区二区三区四区| 国产a级毛片一区| 亚洲日本在线a| 精品成人一区二区三区| 97久久精品人人做人人爽| 亚洲午夜精品在线| 国产日韩欧美一区二区三区乱码 | 日韩国产成人精品| ww亚洲ww在线观看国产| 91香蕉视频黄| 免费成人美女在线观看.| 国产精品网曝门| 欧美日韩久久不卡| 成人h精品动漫一区二区三区| 亚洲成人福利片| 国产精品毛片久久久久久久| 欧美一级专区免费大片| 99久久国产免费看| 久久99热这里只有精品| 亚洲夂夂婷婷色拍ww47| 国产精品入口麻豆九色| 日韩午夜在线播放| 欧美三级在线看| 9久草视频在线视频精品| 精品亚洲国内自在自线福利| 亚洲国产一二三| 亚洲欧美日本韩国| 中文成人综合网| 久久日一线二线三线suv| 91精品国产色综合久久不卡电影| 色av综合在线| 一本色道久久加勒比精品| 国产91精品入口| 国产精品一区在线观看你懂的| 首页亚洲欧美制服丝腿| 亚洲自拍偷拍综合| 一区二区三区精品视频在线| 亚洲视频一区在线| 亚洲欧洲另类国产综合| 国产精品乱人伦中文| 国产精品日日摸夜夜摸av| 国产欧美综合在线观看第十页 | 91国偷自产一区二区三区成为亚洲经典 | 日韩三级视频在线看| 欧洲激情一区二区| 99久久精品国产导航| 国产成人亚洲综合a∨猫咪| 国产自产视频一区二区三区| 麻豆成人免费电影| 国产一区二区导航在线播放| 国产伦精品一区二区三区视频青涩| 麻豆精品一二三| 国内精品写真在线观看| 国产成人av电影在线| 成人夜色视频网站在线观看| 97精品电影院| 欧美亚洲综合在线| 欧美肥妇free| 久久精品欧美日韩精品| 国产精品―色哟哟| 亚洲日本在线天堂| 亚洲午夜精品久久久久久久久| 香蕉久久夜色精品国产使用方法| 日韩精品高清不卡| 国产精品一区二区在线播放| av午夜一区麻豆| 欧美日韩中文国产| 久久综合久久综合久久| 国产精品私人影院| 一区二区三区四区激情| 亚洲123区在线观看| 久久国产人妖系列| 91视频在线观看| 精品区一区二区| 一区二区三区四区在线| 乱一区二区av| 91蜜桃传媒精品久久久一区二区 | 91视视频在线观看入口直接观看www| 欧美亚洲另类激情小说| 日韩欧美一区中文| 亚洲视频免费在线观看| 麻豆精品久久精品色综合| 972aa.com艺术欧美| 日韩欧美国产一区在线观看| 中文字幕字幕中文在线中不卡视频| 亚洲一区二区三区美女| 国产成人精品aa毛片| 在线成人av影院| 亚洲精品视频免费看| 韩国视频一区二区| 欧美日韩亚洲综合| 亚洲欧洲日本在线| 国产精品一区二区三区99| 欧美日韩另类一区| 亚洲视频在线一区| 懂色av中文一区二区三区| 91麻豆精品国产91久久久久久久久 | 国产精品免费视频网站| 日韩精品欧美精品| 日本高清免费不卡视频| 欧美国产视频在线| 国产乱子伦一区二区三区国色天香 | 国产精品女同一区二区三区| 麻豆高清免费国产一区| 欧美老女人在线| 亚洲精品乱码久久久久久日本蜜臀| 久久精品国产秦先生| 91麻豆精品国产91久久久更新时间| 亚洲激情av在线| 92精品国产成人观看免费 | 欧美高清在线一区| 久久精品国产99久久6| 欧美日韩视频在线一区二区| 亚洲精品欧美激情| 色婷婷精品久久二区二区蜜臀av| 成人免费在线观看入口| 成人网在线免费视频| 欧美高清在线一区二区| 国产成人精品网址| 中文字幕国产一区| 成人性生交大片免费看在线播放| 国产视频一区在线播放| 成人自拍视频在线| 国产精品丝袜黑色高跟| 成人免费视频app| 亚洲少妇最新在线视频| 欧洲国内综合视频| 日韩不卡在线观看日韩不卡视频| 欧美久久久久免费| 久久不见久久见中文字幕免费| 精品国产不卡一区二区三区| 成人综合婷婷国产精品久久免费| √…a在线天堂一区| 在线视频国内一区二区| 日韩高清在线观看| 久久精品男人天堂av| 91视频免费播放| 午夜影院在线观看欧美| 欧美日韩一级片网站| 日韩一区二区麻豆国产| 日韩免费看网站| 中文字幕色av一区二区三区| 国产成人综合在线观看| 日韩精品电影在线观看| 欧美午夜精品理论片a级按摩| |精品福利一区二区三区| 色视频成人在线观看免| 亚洲国产欧美在线| 日韩亚洲欧美综合| 成人免费的视频| 亚洲电影视频在线| 2023国产精华国产精品| www.欧美亚洲| 亚洲综合小说图片| 欧美一级精品大片| www.欧美日韩国产在线| 奇米精品一区二区三区四区| 欧美国产一区在线| 久久精品欧美一区二区三区不卡| 国产成人午夜99999| 亚洲一区二区三区国产| 久久亚洲二区三区| 欧美综合天天夜夜久久| 国产电影一区二区三区| 秋霞午夜鲁丝一区二区老狼| 自拍偷拍亚洲综合| 日韩一级大片在线| 91福利在线观看| 国产成人精品免费网站| 日韩国产欧美在线视频| 综合久久久久久久| 国产视频在线观看一区二区三区 | 免费在线看成人av| 国产日产欧美一区二区视频| 欧美精品在欧美一区二区少妇| 成人涩涩免费视频| 国产成人鲁色资源国产91色综| 日韩专区一卡二卡| 亚洲精品国产精华液| 亚洲欧美综合色|
