連續玻璃纖維（CFRT）增強聚乙烯管作為一種新型的復合管道以其重量輕、強度高、成本低、耐腐蝕、綠色環保等一系列的獨特優勢，在市政、水利、煤炭、化學、油氣等領域等有著巨大的應用前景，受到管道行業的廣泛關注，因此，近些年來連續玻璃纖維增強聚乙烯管復合材料及其工藝研究都進展十分迅速。

國內外的管道企業對連續玻璃纖維增強聚乙烯管復合材料及其工藝進行了深入的研究，也取得了一些成果，比如荷蘭 Airborne公司開發成功的連續纖維增強熱塑性塑料增強復合管2012年獲得了JEC美洲創新獎。美國企業 Composite Fluid Transfer LLC開發成功的連續纖維增強聚乙烯管獲2013 JEC 美國創新獎。國內企業如晨光、偉星、合寧等企業也在積極開發玻璃纖維增強聚乙烯管等等。但目前產品大都集中在小口徑（300mm以下）管道或者低壓排水管道等市場領域，而大口徑管道開發領域存在產品成本高，生產效率低，市場競爭力不強等缺點，無法在大口徑管道領域市場上大規模的推廣和應用，纖維增強大口徑熱塑性管道國內外都處在開發階段。

玻纖預浸、復合、直接纏繞成型增強聚乙烯管工藝（簡稱CHY工藝）的出現，有效的解決了現行工藝中大直徑管熔接不方便、用料太費、成本太高、效率低下等問題，使得大口徑連續玻璃纖維增強聚乙烯管大規模使用成為可能。

1.CHY工藝介紹

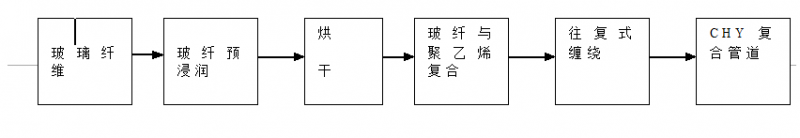

CHY工藝主要包括玻璃纖維預浸、烘干、玻璃纖維與聚乙烯復合、復合纖維纏繞4個主要步驟，以及由它們組成的連續生產工藝過程，其既可以獨立生產，也可以與帶纏聚乙烯管工藝或者克拉管工藝結合起來生產“芯管+增強層+保護層”結構的聚乙烯復合管(簡稱CHY復合管)。工藝流程圖如下所示：

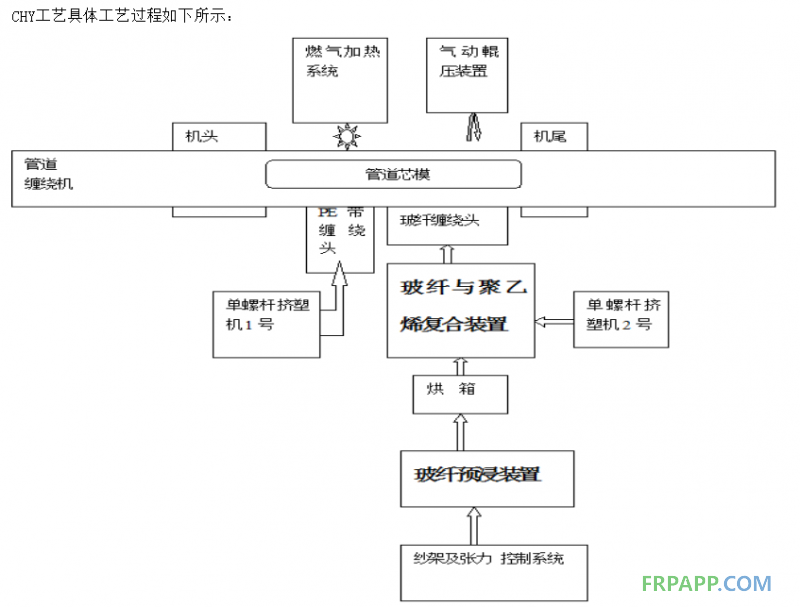

CHY工藝具體工藝過程如下所示：







CHY工藝主要生產設備包括：玻璃鋼管道纏繞機、單螺桿擠出機、玻璃纖維預浸裝置，烘箱、玻璃纖維與聚乙烯復合裝置及其配套的輔助設施。

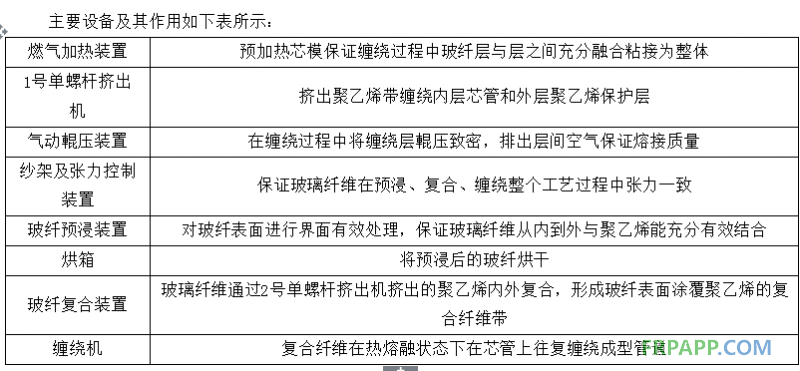

主要設備及其作用如下表所示：

2.CHY復合管道結構及連接方式

CHY熱塑性復合管由三層組成。內層是采用PE100級高密度聚乙烯作為內襯層，是連續的實壁層，用擠出熔融的聚乙烯帶材片材在預熱的芯模上纏繞熔接成型，也可以用預制的薄壁實壁管。中間層是是采用往復式纏繞工藝用復合玻纖多層纏繞形成的增強層。往復式纏繞工藝在熱固性玻璃鋼管道行業已經得到廣泛應用，非常成熟可靠，纏繞角的大小可以根據實際需要調整。外層是高密度聚乙烯的外護層，用擠出熔融的聚乙烯帶片材纏繞熔接成型。在需要某些功能(如成型承口插口)時可以通過反復纏繞局部增加厚度。

CHY熱塑性復合管材的兩端分別通過纏繞熔接和機械加工成型連接體的承口、插口。

3.CHY工藝優勢

CHY工藝與當前最為先進的連續玻纖增強HDPE/PP預浸帶的柔性熱塑性復合塑料管相比較，在技術先進性方面主要體現在：

（1）技術先進：CHY工藝技術水平在國、內外均屬領先。工藝技術要點是采用了塑料擠出、纖維預浸、管道纏繞聯合一次成型的工藝技術。其中：①增強纖維的在線預浸技術是CHY工藝的專有技術，②將塑料擠出、纖維預浸、管道纏繞三大工藝模塊集成在一起，形成聯合一次成型的技術也是CHY工藝的專有技術。

（2）采用單絲并排纏繞的工藝與帶式纏繞的方式相比較張力控制更加容易，通過合理設計的張力裝置能保證每根絲張力一致和恒定，不存在帶式纏繞時中央與邊緣存在張力差需要精密機構校正的問題。同時，一次性的將熱塑性樹脂和纖維復合并融合成一個整體結構，比先制帶然后將纖維帶表面樹脂加熱再熔化復合的方式熔接的效果更好，保證斷面形成整體的增強結構。為了保證纖維帶的再加熱融合的性能，通常纖維帶的厚度設計得比較薄0.2-0.3mm左右。這樣如果要達到設計色3-5mm的增強層厚度，需要10層以上的纖維帶融合形成。因此，需要使用10臺以上的帶式纏繞機，設備投資很大，同時多層的熔接對工藝控制的要求非常高，對加熱和冷卻方式的選擇非常嚴格。而采用CHY的復合纖維絲的復合方式，由于可以往復纏繞，同時單絲的厚度可以達到1-2mm，所以配置一臺或者兩臺纏繞機就可以達到需要的增強層厚度，設備投資比較小。從復合工藝的方面來看，熔融狀態的樹脂和纖維直接熔接成增強體，不需要使用非常高級的加熱裝置就可以保證良好的熔接效果。

（3）適應性廣：基體材料可選用多種熱塑性塑料，如PE、PP、PA等，用于增強的纖維可選用玻璃纖維、芳綸纖維、碳纖維等各種高性能纖維。根據基本材料或增強纖維的不同，只需要調整相關工藝參數即可。

（4）調整方便：在生產制造管材時，CHY工藝根據復合管材性能、規格的不同，可以在線方便、靈活的調整三大工藝模塊工藝參數，進行調整、組合、匹配，以滿足產品的符合性要求。

（5）成本低廉：由于集成了擠出、預浸、纏繞三大工藝，減少了很多中間工藝環節，因此采用CHY工藝技術制造的復合管材，具有能耗低、材料省、效率高的成本優勢。

4.CHY工藝復合材料性能優勢

復合材料是基體材料與骨架材料的復合體，骨架材料對制品的性能和壽命起著決定性作用。在CHY復合管中玻璃纖維就是骨架材料，骨架材料與基體材料的界面結合性能決定玻璃纖維發揮作用的程度。下表是未經專用浸潤劑處理的復合材料和經過CHY工藝專用浸潤劑處理的復合材料的力學性能對比（測試標準:GB/T-1447）：



玻纖表面處理之后，玻纖與基體樹脂之間不再是簡單的物理結合，而是發生了化學變化，形成了連接更為可靠的化學鍵，兩者界面之間產生了極強的相互作用，從而使得基體和玻纖可以緊密的結合在一起。下圖是玻纖處理前后的SEM照片：



由上面的電鏡圖可以看出，在玻纖處理之前，基體和玻纖的結合并不牢固，在撕裂之后玻纖表面并沒有基體樹脂附著在上面，這就說明兩者的結合強度很低。但是當玻纖表面處理之后我們就可以發現，即使是撕裂后，玻纖表面依然會有大量基體樹脂附著在上面，這就說明基體和玻纖之間的結合力已經極大的增強了，其結合力已經超過了基體樹脂本身分子之間的作用力。

下圖是玻纖表面處理前后的拉伸樣條顯微鏡圖片：



                                           玻纖處理前                                                        玻纖處理后

在顯微鏡下，我們可以明顯的看出，處理之前，由于基體和玻纖之間的結合力較低，玻纖比較容易從基體樹脂中拔出，但是在處理之后，由于結合力的加強，玻纖已經很難從基體中拔出。

5.CHY工藝成本優勢

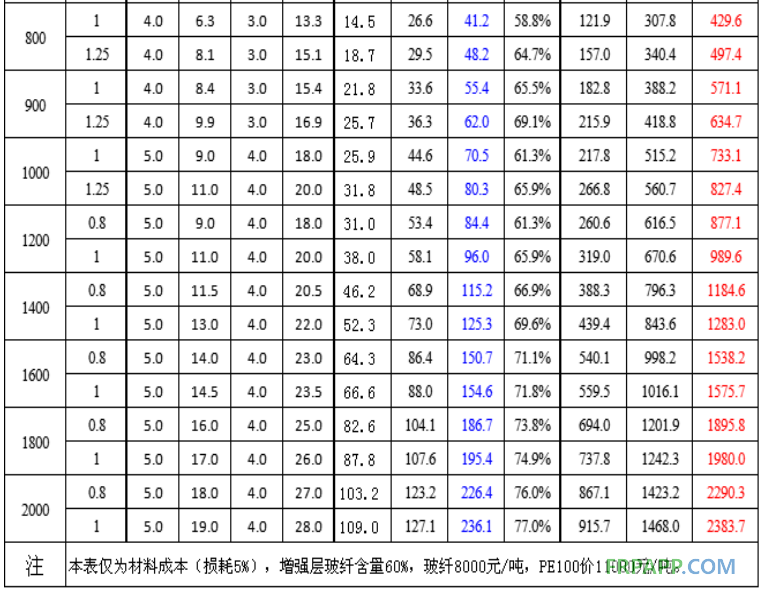

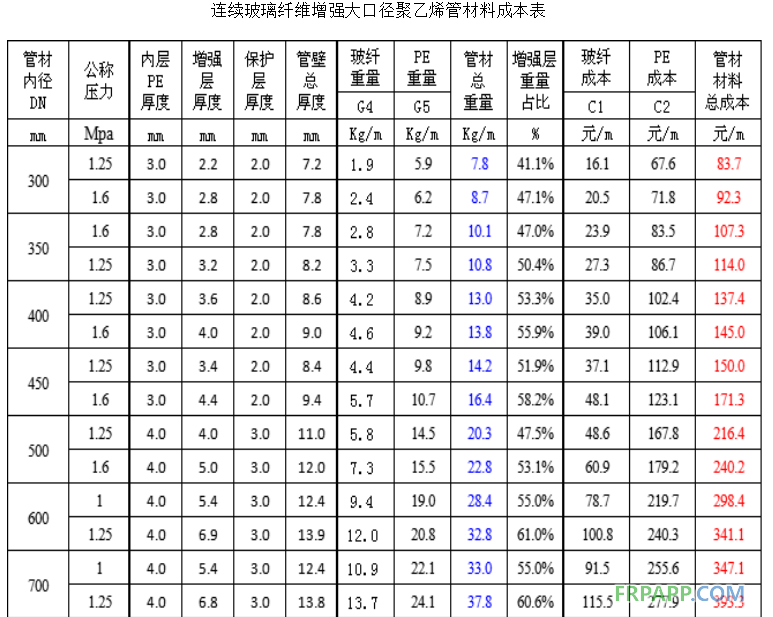

連續玻璃纖維增強大口徑聚乙烯管材料成本表如下表所示：





從材料成本表可以看出，CHY工藝復合管在生產制造大中直徑管道時，由于其增強層重量的占比較高，充分發揮了增強層的性能優勢和成本優勢，因而更具競爭力。

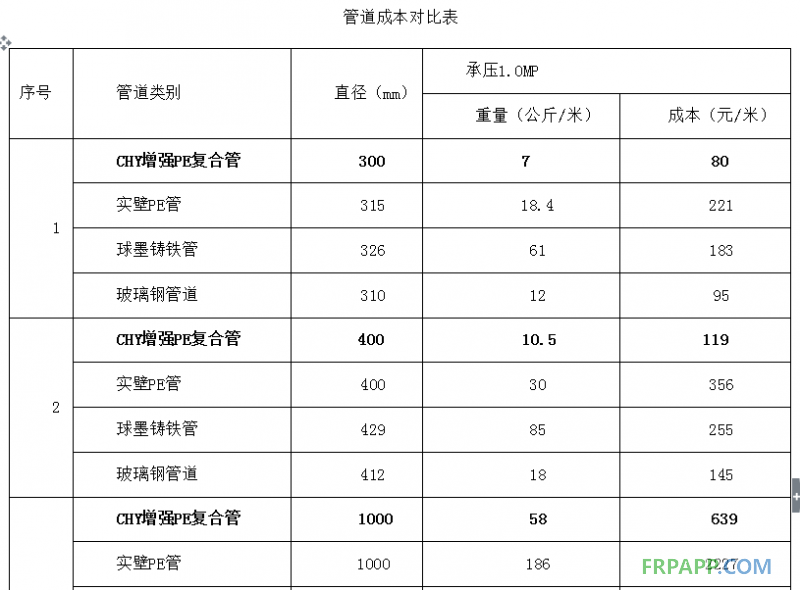

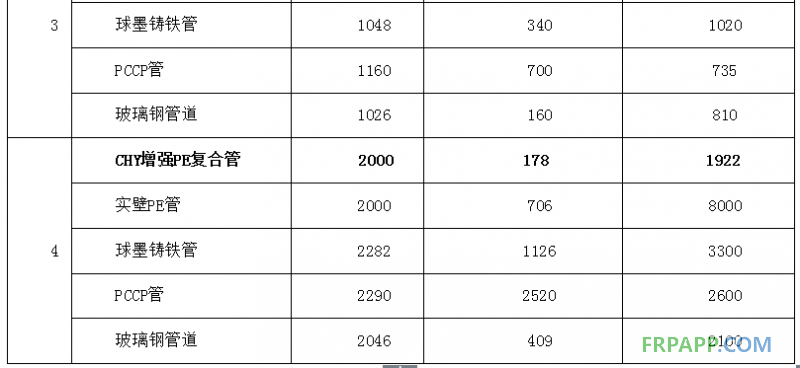

不同類別管道成本對比表如下所示

管道成本對比表

從不同類別的管道比較中可以看出，對于同規格、同口徑的管道，在重量及成本方面，CHY工藝生產的復合管具有明顯的優勢。

6.CHY復合管的性能優勢

CHY熱塑性復合管繼續保留了聚乙烯管無毒衛生、耐腐蝕、流阻小、高韌性、壽命長等優異性能，同時解決了聚乙烯管強度較低，剛度較小等不足。由此打開了塑料管道進入大中直徑中壓管道市場的大門。

CHY熱塑性復合管與鋼管的比較：由于鋼管易于腐蝕、生銹，又很笨重，搬運不便，而CHY熱塑性復合管耐腐蝕、不生銹、重量輕的優勢突出。

CHY熱塑性復合管與玻纖增強熱固性管道（俗稱玻璃鋼管道）比較最大優勢是可回收循環利用，生產過程無廢水廢氣產生，順應了綠色環保、循環經濟的大趨勢

CHY熱塑性復合管與普通塑料管的比較：普通塑料管不能滿足大中直徑管道的性能要求，例如：PVC管道因聚氯乙烯樹脂流動性差難以制造很大直徑實壁管（在世界范圍內PVC管道直徑很難超過1200mm，多數在800mm以內）。HDPE管道因聚乙烯樹脂流動性好雖然可以制造大直徑實壁管（直徑：1600--2500mm），但由于HDPE的強度比較低，需要較大的壁厚，大直徑HDPE管只能應用于承受壓力低的領域。而CHY熱塑性復合管剛好能克服這些普通塑料管的缺點。



7.市場展望

近年來，我國城鎮建設管道鋪設量逐年快速增長，但塑料管材用量?jī)H為20％，市場發展的潛力還很巨大。我國啟動的“海綿城市”、地下管廊”建設，工程建設中塑料管材將具有美好的市場前景。市政給水管、排水、排污管等市場潛力巨大，中央財政給予海綿城市試點專項資金補助，每年按城市級別4-6億元。試點城市將城市建設成吸水、蓄水、凈水、釋水的海綿體，提高城市防洪排澇減災的能力。2015年4月2日，國務院正式發布《水污染防治行動計劃》（簡稱“水十條”）將帶動2萬億水治理投資，這將給CHY復合管帶來巨大的市場機會。

過去十年可以說是中國增強熱塑性管道的探索期，孕育期，預期今后十年將是增強熱塑性管道的發展期，增長期。理由是：增強熱塑性管道的優異特性逐步被廣泛認識，在建筑和市政工程市場繼續擴展的同時，不少其他領域的管道用戶在探索應用增強熱塑性管。近年我國石油天然氣產業對應用RTP很積極，‘石油管道局’等多次組織專題調研，制定了一批相關的標準。RTP已經越來越多應用于陸地和海上油氣田的注水管、集輸管等。石油天然氣產業特別希望能夠把RTP應用到‘長輸管道’，認為突破后每年將有數萬公里的工程量。同時在礦井輸水、鹽田輸鹵、軍用輸油、海底管道，溫泉利用等領域RTP都已經有成功應用的實例。

中國作為全球第二大經濟體，能源產業無疑是我國最迫切需要發展和最優先投資建設的產業。我國油氣管網建設任重道遠，尤其是油氣資源西部很多在沙漠，東部很多在沼澤，海灘和海上。可以肯定地預計我國石油和天然氣產業的RTP應用會有較快增長。同時，我國作為‘世界工廠’，工業各領域?qū)τ赗TP的需求也有很大潛力。
